ＴＲ８０ＬＣＤＨＴホットメルトガン | 森部商店のグルーガン・ホットメルトのご紹介

ホットメルトガン

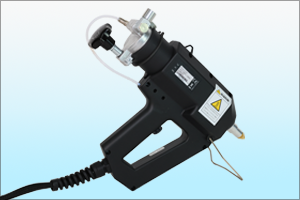

ＴＲ８０ＬＣＤＨＴホットメルトガン

タンク吐出タイプ

TR80LCD HTはオプションのリユーザブルカートリッジを装填する事で、軟化点の高いホットメルト接着剤や樹脂を高温(235℃)で加熱し点状・線状・スパイラル・噴霧塗布する事が可能です。交換可能なカートリッジとノズルを用いる事で、タンク内の樹脂が焦げ付いたり詰まったりした場合でも、ガン本体にダメージを与えません。
グルーガンとホットメルト接着剤の無料貸し出しも行っております。お気軽にお問い合わせください。

特長

①

専用のリユーザブルカートリッジ（300ml）を使用し、軟化点の高いホットメルトをスパイラル（ら旋）状あるいは噴霧状にスプレー塗付できます。

②

通常のビート（線状）塗付も可能です。

③

ハンドガンですから、ホース付のアプリケーターに比較して抜群の作業性・操作性です。

④

カートリッジプレヒーター（別売）を使用すれば、カートリッジの加熱（ウォームアップ）時間を待つことなく、連続で使用することができます。

⑤

ホットメルト接着剤だけでなく、様々な熱可塑性樹脂の吐出テストに最適です。樹脂を融かすカートリッジ及びノズルを本体から分離する事が出来る為、ガン内部が詰まったり焦げ付いたりしても、本体がダメージを受ける事を防ぐ事ができます。
塗布パターン

※上記塗布パターンはイメージです。

製品仕様

ホットメルトガン(TR80LCD HT)
使用電圧	AC100V (50/60HZ)
ヒーター	400W
ヒーター温度	50～235℃可変　(デジタル温度制御)
使用エアー圧	3.5～6.3kg/cm2
ウォームアップタイム	約15～20分 (使用ホットメルトによる)
溶解吐出能力	250ml/分
使用ホットメルト	粒状・ペレット状・ピロー状
本体重量	ガン1.4kg／スタンド2.6kg
電源コード	4.0m
スタンドから本体までのケーブル長	4.5m

オプションノズル

Spiral Nozzle Assy
φ1.0

Spiral Nozzle Assy
φ1.5

Spray Nozzle Assy
φ1.0

Threaded
Nozzle Assy
φ1.9

Injection Needle
Nozzle Assy
φ1.5

Spiral Spray Cap

Spray Cap

1.0mm径

(円状塗布)

1.5mm径

(円状塗布)

1.0mm幅

(噴霧状塗布)

1.9mm径

(線状塗布)

1.5mm径
×15㎜延長
(線状塗布)

Spiral Nozzle
Assy用
キャップ

Spray Nozzle
Assy用
キャップ

オプションアクセサリー

5399ｶｰﾄﾘｯｼﾞﾌﾟﾚﾋｰﾀｰ	hands-freeシステム	フットスイッチキット	ターンテーブル

２本のカートリッジを予め予熱しておくことが出来ます。連続作業に適しています。使用電源：交流100V(50/60HZ) 設定温度：125℃固定	軽く手を添えるだけで、ガンを上下水平方向に自在にコントロールできる補助アームです。	専用スタンドとフットスイッチの組合せにより、両手を使用して接着作業が行えます。小部品の接着作業に適しています。	ガンを固定し下部のターンテーブルを回転させることで、ホットメルトや各種樹脂材を円状に塗布することが可能です。

用途

住宅建材・建築内装	ドアパネル・パーテーション・V字カット・合板MDF・パーティクルボード・プラスチックパネル・断熱材の貼り合せ・ハニカムコア・ガラス・看板製作
家具・木工	机・椅子・システムキッチン(人工大理石)・洗面台・木製楽器・バス浴槽・タンス・ソファー・キャビネット
自動車内装	自動車内装部品・ドアクリップ・ヘッドランプ・テールランプ・リヤーデッキ・サイドモール・インパネ周辺・天井・ミラー・シート
フィルター製造	オイルフィルター・空調フィルター・エアフィルター・フューエルフィルター・油圧フィルター
電気関連	電気カーペット・電気毛布・スピーカーキャビネット・ランプシェイド・電気・電子部品の高温部への接着固定
皮革・繊維	製靴・皮革製品・不織布・スポンジ・衣料(耐ドライクリーニング)・フェルト・カバン・ケース製造・ベッド・クッション・カーペット
包装	耐熱性が必要な放送用途・輸出梱包・重量用段ボール・段ボールパレット・クリアシート化粧箱の製函・緩衝材の接着・製本
